腳手架的主要機具設備及作業條件
發布日期:2019-09-28 13:05:19 訪問量:1606整體提升架選用導軌式附著升降腳手架，由桁架系統、腳手架系統、提升系統三個基本部分組成。
桁架系統：整個桁架用腳手架鋼管搭設，規格為φ48×3.5，用扣件連成整體，桁架高度為1.8m，兩片桁架之間(內外排)寬度為0.8m，桁架由立桿、大橫桿(雙桿)、小橫桿、斜拉桿(雙桿)、安全網組成。桁架的長度控制在7m 以內，即兩榀型鋼底盤之間的跨度。桁架用于支承其上部的操作腳手架，再通過固定在型鋼底盤上立桿傳力到型鋼底盤上。
腳手架系統：用普通鋼管腳手架作架體，高度為6個標準樓層的高度，架體寬度不超過1.2m。分段單元腳手架長度不大于8m，步距為1.8m。內外排立桿間距為0.8m。與下部桁架連接成整體外架，桁架立桿即為腳手架立桿。腳手架由立桿、大橫桿、小橫桿、剪刀撐、腳手板、安全網、竹笆板組成，供操作人員行走，用作外墻裝修時，操作人員僅限于在三層腳手板上同時操作，沒m2荷載不能超過2kN.

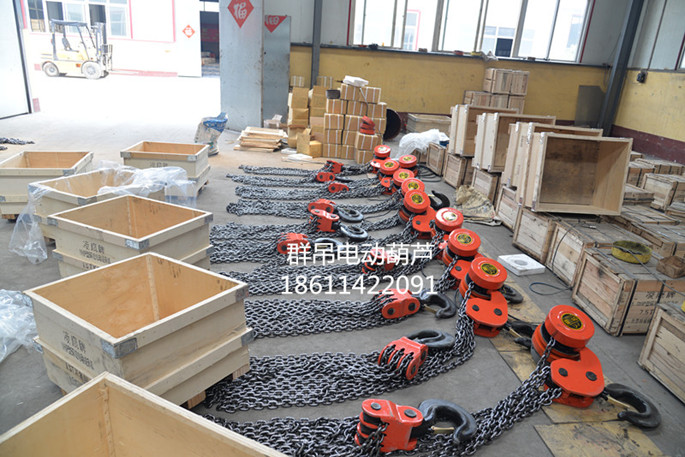

提升系統：由穿墻螺栓、工字鋼承力架和斜拉桿組成，用10t電動葫蘆整體提升。每個承力架由可調長度的斜拉桿和用于固定在建筑物上的穿墻螺栓組成；穿墻螺栓為M30，采用優質中碳鋼加工；固定螺栓帽采用熱鍛成型工藝；電動葫蘆采用10t；鏈條長度要求5m以滿足提升高度，一次整體提升一層樓高度到位。10t電動葫蘆在使用前要求統一進行檢查，特別強調對所有電動葫蘆的提升速度要求一致，電動葫蘆采用超慢速，每min提升高度控制在5cm左右。
