附著式腳手架的防墜落裝置及升降同步保障措施
發布日期:2019-09-28 11:11:34 訪問量:1489附著式腳手架所裝配的防墜落裝置采用擺針式防墜，某公司將配備的防墜裝置焊接在附墻支座上，并且在升降工況時保證安裝兩套防墜裝置，在使用工況下保證安裝三套防墜裝置。其工作原理是：架體在提升和使用工況時，防墜機構在扭力彈簧的作用下，防墜頂板始終向導軌一側擺動，此時架體只能上升不能下降。架體在下降工況下，利用防墜拉線將吊掛裝置及防墜裝置相連接，使防墜頂板離開導軌背面，扭力彈簧處于被壓狀態，此時的架體在電動葫蘆牽引下不能只有升降，但是當電動葫蘆鏈條斷開時，吊掛裝置失去架體的重量，在扭力彈簧的作用下，壓板向導軌一側擺動并與導軌背面相貼，當防墜齒碰到防墜頂板時，導軌及架體即被防墜頂板頂住從而停止下墜。

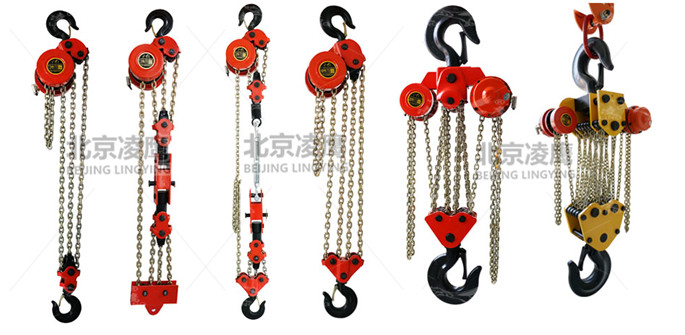

提升設備（電動葫蘆）主要參數：電動葫蘆的額定起重量為7.5噸，鏈條長6米，單臺重量約86Kg,電機功率500W,提升速度為13cm/min。
升降同步保障措施：同步控制系統，通過電纜線可以完成對個機位的單機升降及預緊作業，也可控制整個電路的整體升降。該工程采用重量均衡架體剛度增加的保證措施，架體在布架設計時任意吊點的實際承載誤差不大于500公斤，架體在升降工況時相鄰吊點以相互制約和傳載荷載的方式調整架體的水平度誤差。當當電動葫蘆設備在額定范圍之內使用時，荷載過大的吊點提升速度變快由于相鄰吊點的相互制約和傳遞荷載的作用使其速度變慢，每升降一米所產生的誤差在3-4mm內；當電動葫蘆設備在額定荷載范圍之外使用，荷載過大的吊點提升速度過慢由于相鄰吊點的制約和傳遞荷載功能使架體在每升降一米所產生誤差在5-7mm。
