焊罐電動葫蘆的安裝步驟及安裝技巧

焊罐電動葫蘆是大型油罐焊接安裝的必備起重設備，主要用于大型油罐的焊接、礦區、油氣平臺、造船場所、運輸、森林地帶、橋梁建筑等場所。

焊罐電動葫蘆的安裝步驟為：基礎驗收→儲罐排版開料→底板組裝→最下層傾斜壁板組裝→第一圈壁板(自上往下)組裝→第一圈壁板(自上往下)與罐頂組裝→安裝脹圈和內邊柱→安裝拱頂?shù)醣?rarr;內邊柱起吊第一圈壁板與罐頂、組裝第二圈壁板、脹圈下落并重新脹緊→組裝第三圈壁板……倒數第二圈壁板，吊裝裝置除移，質量總檢→防腐→竣工。

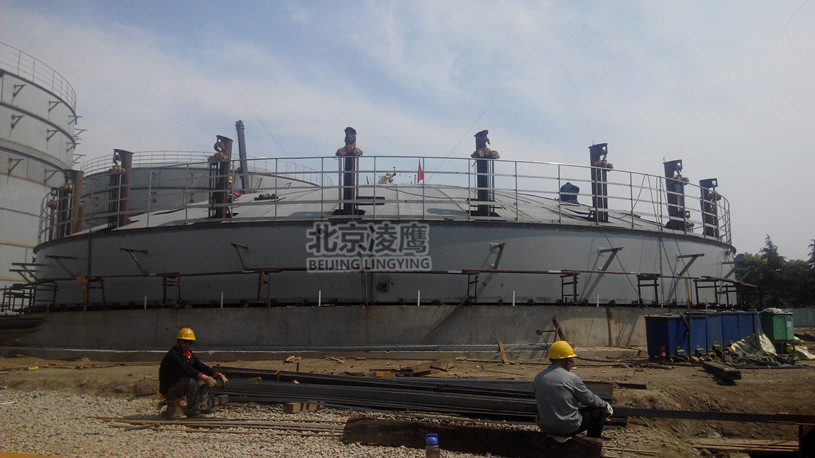

焊罐葫蘆的安裝技巧為：灌頂安裝完畢后，安裝焊罐電動葫蘆提升裝置。在距罐壁內側約500mm處均勻布置并安裝20根倒裝立柱，立柱與罐底焊接牢固，與灌頂預留窗口對其，立柱安裝時必須保證垂直，并在2/3高度處安裝3根斜撐。每根立柱靠近罐壁側掛一個10T的焊罐電動葫蘆，電動葫蘆應和膨脹圈上的吊耳處于一垂直線上。

在每圈罐壁下端約100mm處安裝膨脹圈，使膨脹圈和罐壁形成一體受力。在膨脹圈上焊接起吊吊耳，采用電電葫蘆控制提升裝置通過起吊吊耳和膨脹圈提升罐壁。

提升裝置及膨脹圈安裝完畢后，圍上第2圈壁板，組對點焊縱縫，預留1條縱縫不點焊。縱縫外側焊完后，即可開始提升頂圈罐壁。

提升前，檢查膨脹圈是否頂緊，龍門卡具是否焊牢，倒裝立柱斜撐是否安全可靠，確定提升裝置無誤后即可開始提升。提升時，先逐個啟動電動葫蘆，使每個焊罐葫蘆的負載基本一致，再集中啟動全部葫蘆進行提升，提升時罐內人員觀察各電動葫蘆的運行情況，防止卡鏈，提升至對接口150-200mm位置時暫停提升。在所提升的壁板下端沿四周每隔1.5m設置一個罐壁擋板，尺寸為120mm*60mm*8mm。

再啟動全部焊罐電動葫蘆，使罐體提升到位，用2個手拉葫蘆將活口收緊，測量周長、切割多余的壁板，坡口打磨后進行點焊，并使下圈壁板上端緊貼罐壁擋板，下端緊貼罐底內擋板，局部不到位的地方調整到位，環縫間隙用電動葫蘆調整，并進行組對點焊、焊接。

在第2圈壁板外側安裝第3圈板，圍板且組對點焊完畢后，焊接縱縫，縱縫焊好后，重復上述檢查，提升第2圈壁板，組對第3圈封口縱縫，最后組對第2圈

與第3圈間的環縫。組對好后焊接，焊完后回落膨脹圈，安裝到第3圈壁板下口。重復上述過程，知道罐壁全部安裝完畢。最后1圈壁板安裝時需留1張板的立縫不焊，待環縫組對后，在此開出大門，撤出罐內的倒裝裝置，再封大門并焊接。
