CD1型鋼絲繩電動葫蘆

CD1型電動葫蘆是鋼絲繩電動葫蘆中常見的一種，它們可以在同一平面上直的、彎曲的、循環的架空軌道上使用，也可以在以工字鋼為軌道的電動單梁、手動單梁、橋式、懸臂、龍門等起重機上使用。CD1型電動葫蘆廣泛應用在工廠、貨棧、碼頭、電站、伐木場等場合，是起升搬運物品理想的起重設備。本產品嚴格按國家3包執行，產品質量由中國人民保險公司(PICC)承保，請放心使用。

產品介紹

CD1型電動葫蘆產品特點：重量輕、體積小、結構緊湊、品種規格多、運行平穩、操作簡單，使用方便。

CD1型鋼絲繩電動葫蘆組成的部分大致可分為：減速器、控制箱、鋼絲繩、錐形電動機、按鈕開關。

以下是各部分的組成配件的作用：

減速器：是采用三級定軸斜齒輪傳動機構，齒輪和齒輪軸均經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。

控制箱：是采用能在緊急情況下切斷主電路，并帶有一個上下行程保護段火限位器的裝置。

鋼絲繩：是采用型起重鋼絲繩，它保證了經久耐用。

錐形電動機：起升電機采用較大的動力矩錐形轉子制動異步電動機，無須外加制動器。

按鈕開關：采用手操式，輕巧靈便，分有繩操縱和無繩遙控兩種方式。

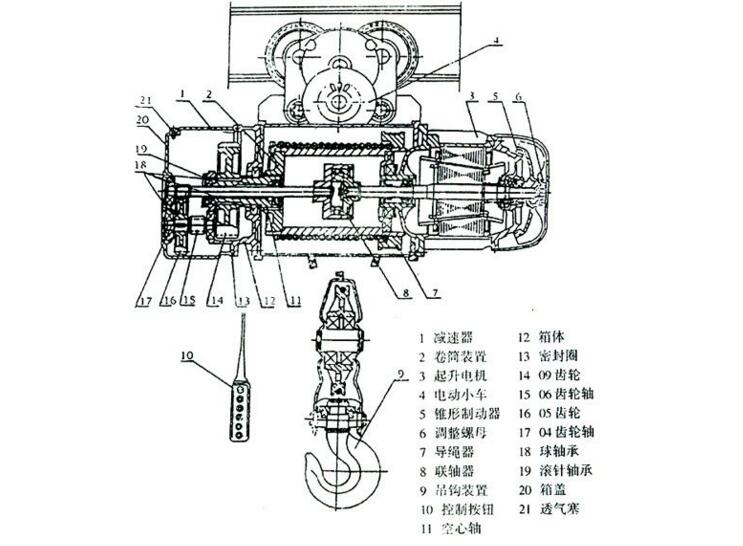

CD1鋼絲繩電動葫蘆結構圖：

技術參數

型號	0.25TON	0.5TON		1TON	2TON	3TON	5TON
起重量　噸	0.25	0.5		1	2	3	5
標準起重高度米	3-9	6-12		6-30	6-30	6-30	6-30
起升速度米/分	8(8/0.8)	8(8/0.8)		8(8/0.8)	8(8/0.8)	8(8/0.8)	8(8/0.8)
運行速度米/分	20(30)
鋼絲繩型號	6×19-3.6	6×37-4.8-180	6×37-7.4-180		6×37-11-155	6×37-13-170	6×37-15-200	6×37-15-200
工字梁軌道型號	16-22b	16-28b	16-28b		20a-32c	20a-32c	25a-63c	28a-63c
環形軌道最小半徑米	0.8	1.5	1.5-4		2-4	2-4	2.5-5	3.5-9
電壓伏	380	380	380		380	380	380	380
頻率赫茲	50	50	50		50	50	50	50
相數	3	3	3		3	3	3
